Popis

Model RCL umožňuje meranie základných elektrických veličín v striedavých obvodoch s prvkami R, C a L.
Model pracuje so sieťovým napätím 230 V – 50 Hz. a kompatibilnými prvkami.
Na vstupe modelu je prúdový chránič a ochrana pred podpätím.
S modelom môže pracovať len učiteľ elektrotechnik s kvalifikáciou podľa vyhlášky 508/2009.
V modeli možno nakonfigurovať paralerné, sériové a sériovoparalerné zapojenie prvkov R, C a L.
Základné elektrické veličiny U, I, P, cocφ sú merané elektromermi.
Použitie externých meracích prístrojov je možné za predpokladu, že sú certifikované a spĺňajú technické parametre.
Namerané hodnoty spolu s použitím bežných inštalačných prvkov R, C a L robia merania dôveryhodnými.
Pokusmi a meraniami možno vysvetliť viacero zdanlivých paradoxov, ktoré sa bežne vyskytujú v elektrickej sieti.
Model RCL umožňuje študentom rýchlejšie pochopiť pojem fázor a predstavu ako s ním pracovať pri výpočtoch.

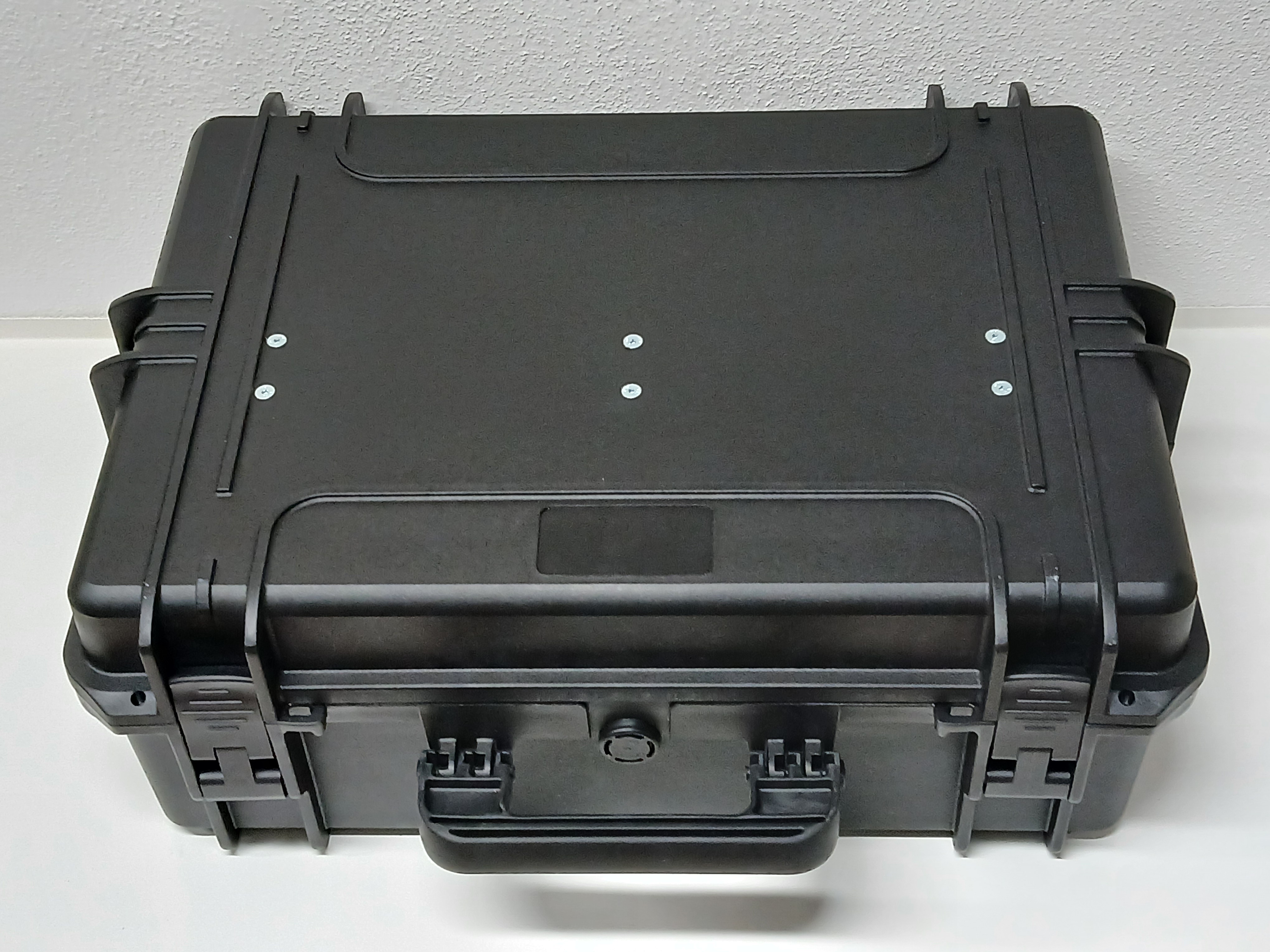

Celý model včítane prvkov je umiestnený v plastovom kufri.
Rozmery a váha kufríka: 550 x 450 x 215 mm 6 kg.

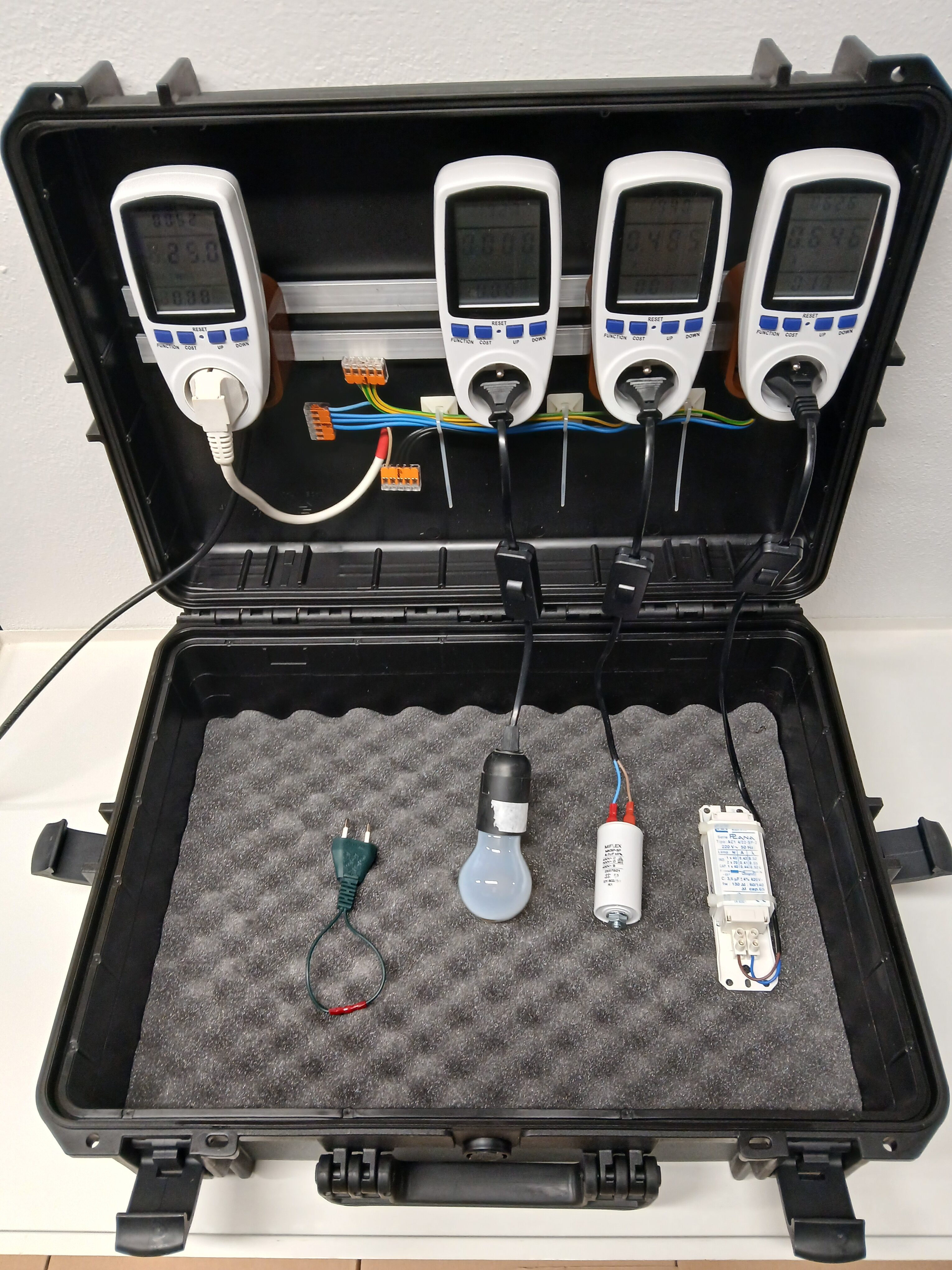

Dodávka obsahuje:

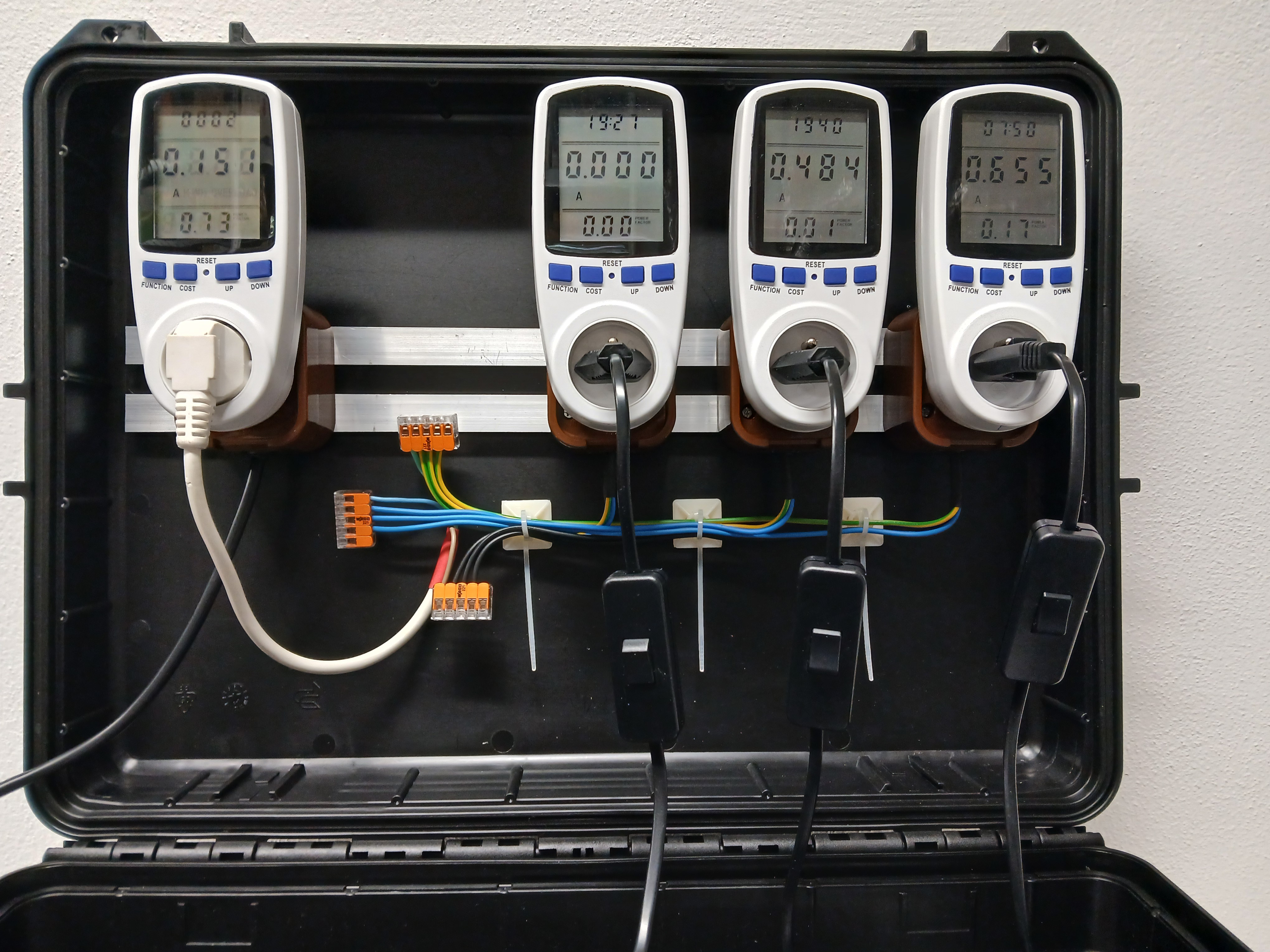

1. Kompletný PVC kufor s lištou, zásuvkami, elektromermi a prepojovacími obvodmi.
2. Prívodnú vidlicu s prúdovým chráničom a podpäťovou ochranou.
3. 1x tlmivka s vidlicou a spínačom – prvok L.
4. 1x objímka so žiarovkou a vidlicou a spínačom – prvok R.
5. 4x kondenzátory s vidlicou – prvky C.
6. 1x skratovacia vidlica
7. 3x sieťová rozbočka pre spotrebiče triedy II.
8. Návod na obsluhu s pracovnými listami.
